お家を建てる【１：地盤調査・地盤改良編】

作成日：2020/07/20

家を建てる前には、地盤調査が必要です。
軟弱地盤だった場合、そのまま家を建てて傾いてしまうと大変！
軟弱地盤だった場合は、地盤の状況に合わせた形での地盤改良を行って、傾かない安心して暮らせるお家を建てましょう。

地盤調査編・地盤改良編メニュー

１．地盤調査
２．表層改良工法
３．柱状改良工法
４．柱状改良工法(乾式)
５．柱状改良工法(湿式)
６．鋼管杭工法
７．あとがき

地盤調査

地盤調査には、さまざまな方法があり、状況によって調査方法を変える場合がありますが、主に、スウェーデン式サウンディング試験で調査を行っています。
先端にスクリューの付いたロッドにおもりを付け、回転しながら地面を掘っていく。
スムーズに,ロッドが沈んでいった場合は、地盤が柔らかく、沈みにくくなったら、おもりの負荷を上げていき、どのぐらいの深さに良好地盤があるのか判断します。

①良好地盤の上に軟弱地盤があるとします。
②調査機械のロッドにおもりを付けロッドを回転させます。
③ロッドが回転することにより軟弱地盤に沈んでいきます。
④ロッドが軟弱地盤の所を沈んでいく。
⑤良好地盤になったところは固く、ロッドが沈んでいかなくなり、おもりの負荷を増やしていきます。一定の負荷をかけてもロッドが沈まなくなったところは、良好地盤という判断が出来ます。
地盤調査作業風景１
地盤調査作業風景２

調査は、複数個所(主に4隅と中央)を調べて、最適な地盤改良を選択します。

①深くまで良好地盤の場合は、地盤改良しません。
②軟弱地盤だった場合、深さや地質を調査して、最適な地盤改良を行います。
③良好地盤があり、その下に軟弱地盤がある場合は、しっかり調査をして、判断する必要がある。

地盤調査を行ったあと、軟弱地盤があった場合: ・表層改良工法は、軟弱地盤が2m未満; ・柱状改良工法は、軟弱地盤が2～8mの時; ・鋼管杭工法は、軟弱地盤が8m以上の時

自社建売の新築一戸建は、基礎(部分)については、10年保証が付いています。

表層改良工法

①軟弱地盤が2m未満の場合
②軟弱地盤を掘る。
③改良深度まで掘って、そこを均一にする。
④掘り起こした土にセメント系固化剤を加え混ぜる。重機を使って、ムラなく撹拌する。
⑤ローラーを使って締め固めをし、表面を平らにする。規模により、重機で締め固めする場合もあります。
⑥複数回に分けて繰り返します。掘り起こした土にセメント系固化剤を加え混ぜる。重機を使って、ムラなく撹拌する。
⑦複数回に分けて繰り返します。ローラーを使って締め固めをし、表面を平らにする。
⑧掘り起こした土にセメント系固化剤を加え混ぜる。重機を使って、ムラなく撹拌する。
⑨ローラーを使って締め固めをし、表面を平らにする。
⑩表層改良が完成
⑪基礎工事をします。
⑫お家が完成！

柱状改良工法

柱状改良工事には、乾式と湿式があります。
地下水が高い場合などの土壌の条件により、湿式をする場合がある。

柱状改良工法(乾式)

①軟弱地盤が2～8mの場合
②らせん状の機械にて、掘削していく。
③掘削していく。
④掘削していく。
⑤良好地盤まで掘削する。
⑥セメント系固化剤にて、根固めをする。
⑦掘り出した土とセメント系固化剤を混合し撹拌・締め固めをする。複数回に分け繰り返す。
⑧最後に天端仕上げをする。
⑨必要本数の柱を作成。
⑩基礎工事をします。
⑪お家が完成！
乾式工事風景
乾式の杭完成

柱状改良工法(湿式)

①軟弱地盤が2～8mの場合
②掘削していく。
③掘削していく。
④一定の高さまで掘削していく。
⑤掘削しながら、セメント系固化剤圧送し、撹拌しながら予定の深さまで行う。
⑥上部の方も固化剤圧送しながら撹拌していく。
⑦繰り返す。
⑧上までできたら、天端仕上げをする。
⑨必要本数の柱を作成。
⑩基礎工事をする。
⑪お家が完成！
乾式工事風景
乾式の杭完成

鋼管杭工法

①軟弱地盤が8m以上の場合
②鋼管パイルを回転しながら入れていきます。
③繰り返し、回転しながら注入します。
④繰り返し、回転しながら注入します。
⑤予定の深さまで注入。
⑥必要本数の柱を注入。
⑦基礎工事をする。
⑧お家が完成！
鋼管工事風景

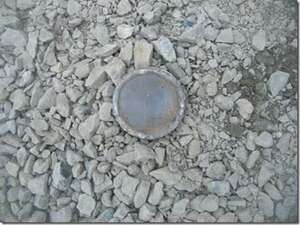

鋼管の杭完成

あとがき

地盤調査をきっちりして、適した地盤改良をすることにより、安心して暮らせるお家になります。

当社にて、建築施工した新築一戸建ての基礎(部分)については、10年保証が付いています。
10年保証が付くためには、地盤調査と地盤改良と基礎工事が、厳しい検査基準に合格することによって、保証を受けることが出来ます。
